Detail produk:
|

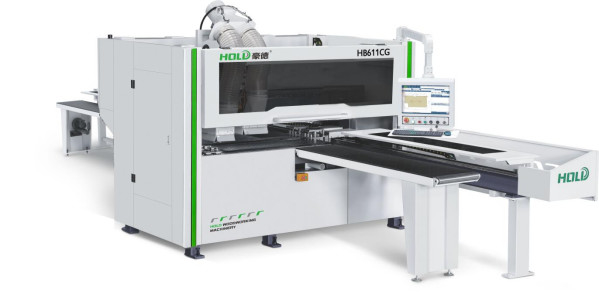

Menyoroti: | Pusat Pengeboran CNC dengan 6 sumbu,HB611CG Pusat Pengeboran CNC,HB611CG Pusat Pengeboran CNC |
---|
Teknik utama
1. tas bor diatur dalam struktur yang kompak dan wajar, dan dua bor bisa dibor pada saat yang sama untuk lubang gabus dan lubang partikel karet yang muncul di posisi manapun di papan,yang lebih baik dari pengaturan konvensional berbentuk LTambahkan perangkat penghisap debu ke lubang di tengah kantong bor atas untuk menyelesaikan masalah debu di permukaan papan.
2. Ukuran pengolahan minimum adalah 70mmX30mm.
3Klem pemanas mengadopsi desain yang unik, dengan lubang di tengah, dan panel kecil dapat dibor di dekat posisi klem.Pengolahan pita kecil dengan satu pegangan dan empat kolom posisi lebih stabil.
4Pompa booster hanya memasok udara secara independen ke kantong bor, dan kedalaman lubang lebih dapat diandalkan dan dijamin.
5. perangkat posisi atas cerdas, posisi busur dan panel berbentuk kipas tidak akan terpengaruh,dan fungsi pusat cerdas dari kesalahan sudut dapat dicapai untuk panel persegi panjang.
6Pengeboran vertikal memiliki pengeboran kombinasi dalam bentuk persegi, yang dapat mengebor lubang besar dan kecil yang berdekatan pada saat yang sama;
7Spindle atas dilengkapi dengan pisau gergaji horizontal dan pemotong penggiling vertikal pada saat yang sama, satu motor dapat memproses dua proses,dan pisau gergaji dapat memproses proses alur sisi seperti alur kawat lampuTidak
8Posisi mesin penggiling yang sama dilengkapi dengan pisau gergaji untuk alur horizontal, yang dapat diproses langsung untuk kerajinan furnitur seperti alur sabuk ringan dan pegangan sisi.
9. Mengadopsi rak presisi dan penggerak pinion, presisi rak adalah DIN6, dan telah digiling oleh penggiling presisi. presisi tinggi, tidak ada pengisian bahan bakar khusus dan perawatan;
10. Gunakan brand sendiri tas bor CNC Hold, menggunakan transmisi mesin penggiling kelas tinggi, presisi tinggi;
11. Pengeboran simultan;
12. Grooving ke atas dan ke bawah pada saat yang sama;
13. Pengolahan plat ganda;
14.. Mendukung gambar perangkat lunak CAD, mengimpor file DXF untuk diproses;
15. otomatis ukuran identifikasi, docking dan pemisahan perangkat lunak, menampilkan empat sisi tepi pita ketebalan buku informasi, nyaman untuk penempatan papan;
16. Mendukung fungsi simulasi, Anda dapat memeriksa tindakan pemrosesan sebelumnya untuk menghindari pemrosesan yang salah;
17.Analisis data besar, menghitung waktu pemrosesan setiap bor untuk mengatur jumlah penggunaan, mendorong untuk mengubah bor;
18.Fungsi statistik pemrosesan: menghitung informasi kode dua dimensi dari setiap papan, waktu awal pemrosesan, waktu akhir, waktu yang dihabiskan, dan interval waktu antara papan atas dan bawah,yang nyaman untuk manajemen kinerja karyawan;
19. File pemrosesan dan menunggu pemrosesan ditampilkan secara terpisah, sehingga mudah untuk memeriksa apakah papan pemrosesan hilang;Pengolahan dan pemrosesan file ditampilkan secara terpisah, sehingga mudah untuk memeriksa apakah papan yang diproses hilang;
20Sistem CNC multi-sumbu, teknologi multi-saluran, mesin pre-scan beberapa papan yang akan diproses, dan antrian untuk mengurangi waktu yang dihabiskan pada kode pemindaian.Pengendalian pembuangan dan pengolahan mengadopsi teknologi kontrol multi-saluran. lepas, Anda dapat dengan cepat kembali ke posisi penerima untuk menerima dan memproses;
21. Jaringan menyadari layanan jarak jauh, pembaruan dan cadangan mesin jarak jauh, dan teknologi komunikasi bus yang dapat memberikan berbagai informasi alarm dengan lebih nyaman dan rinci,dan lebih baik terhubung dengan antarmuka alarm dari sistem MES.
Parameter teknis (HB611CG):
Spindel penggilingan | Kekuatan total | 28.5kw |
Daya motor spindle | Spindel atas 6kw, spindel bawah 6kw*2 | |
Kecepatan spindle | 18000 rpm | |
Kecepatan posisi maksimum | Kecepatan sumbu X | 130m/menit |
Kecepatan sumbu Y | 100m/menit | |
Kecepatan sumbu Z | 30m/menit | |
Kecepatan sumbu | 60m/menit | |
Kecepatan sumbu U | 130m/menit | |
Kecepatan sumbu V | 100m/menit | |
Kecepatan sumbu W | 30m/menit | |
Perangkat pengeboran | Pengeboran vertikal atas | 12 pcs |
Pengeboran horisontal atas | X arah: 2 + 2 Y arah: 2 + 2 | |
Pengeboran vertikal ke bawah | 9 pcs | |
Rentang ukuran pengolahan | Lebar minimum panel | 30 mm |
Lebar maksimum panel | 1200 mm | |
Panjang minimum panel | 70 mm | |
Panjang panel maksimum | 3300mm | |
Ketebalan minimum panel | 9 mm | |
Ketebalan maksimum panel | 55 mm | |
Parameter lainnya | Lubang pengumpul debu |
Pelabuhan hisap atas φ200mm (pelabuhan hisap kantong bor φ100*2+ slot φ150) Pelabuhan sedotan bagian bawah φ150mm |
Dimensi | 5900x2700x2500mm | |
Berat bersih | 3000kg | |
Pengolahan sisi (bilah gergaji) | Kedalaman pemotongan maksimum | 8 mm |
Ketebalan pemotongan minimum panel | 4 mm |
